一、螺旋微動裝置

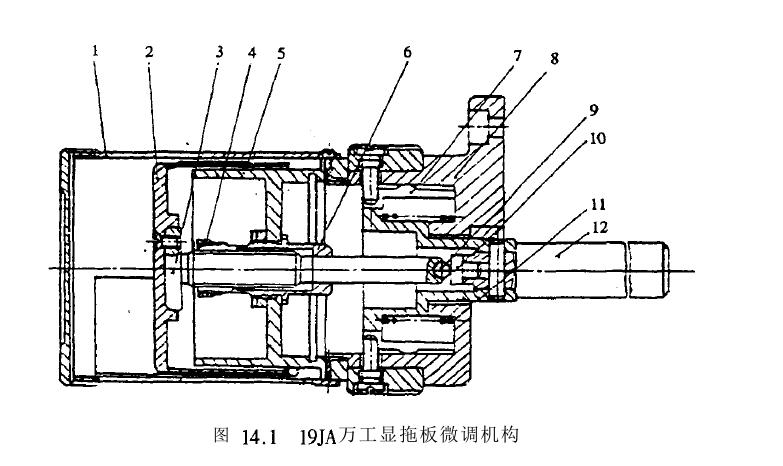

螺旋微動裝置結構簡單，6lJ造方便，在精密儀器中應用廣泛。圖14-1所示為19JA萬能工具顯微鏡縱橫向拖板上使用的典型螺旋微動裝置。它由保護套1、手輪2、螺桿3、悄隙螺母4、外殼5、螺母6套筒7、手輪套8鄰球9、頂頭10彈簧1L軸12等組成。微調時只要轉動微調手輪2，因手輪2與蛹桿3緊固，而與螺桿3相配合的螺母6是固定不動的，故螺桿3旋轉時同時產生軸向位移，并推動微動軸12(與顯微鏡拖板相連)實現拖板位置微調。螺桿3端部的鋼球9是為了接觸可靠以及避免蛹桿端面和軸線不垂直等誤差引起的軸向竄動而影響微調的平穩性。

由武14—U可知，要提高螺旋微動裝置的靈敏度，可增大手輪或減小螺距。但手輪太大，微動裝置的空間體積增大而且操作不靈使反而使靈敏度降低；若螺距太小，則加工困難，也容易磨損。因此在某些儀器中，采用差動螺旋、螺旋——斜面或螺旋——杠桿等傳動來提高微動裝置的靈敏度。

二、差動螺旋微動裝置

圖14.2所示為電接觸星儀中應用的差動螺旋微動裝置。從動件為調節螺母及與其聯接在一起的微動軸2，3是彈簧圖中微動手輪6為主動件，5為固定螺母。

三、螺旋一斜面微動裝置

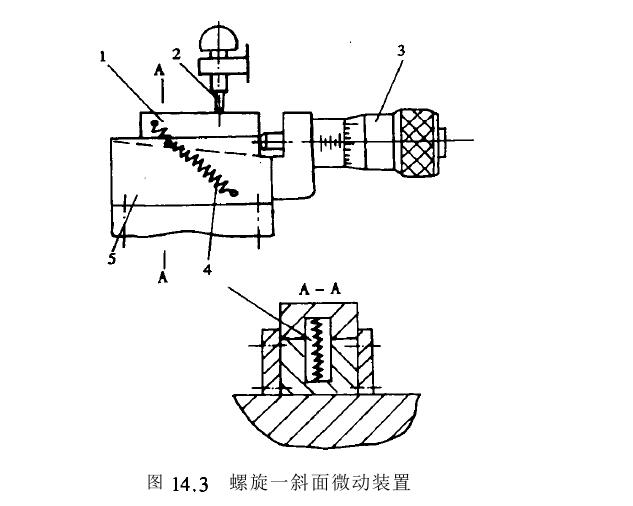

圖14.3所示為一檢定測微計精度裝置的示意圖。圖中1為標準斜面體，3為螺旋測微器，拉力彈簧4使斜面體與測微螺旋可靠地接在此裝置中，螺旋測微器微分簡的轉角與測微計測桿的位移應嚴格成正比關系。所以，斜面體的斜角。應準確，其上下平面和基座?的上平面，均應精細加工斜面體移動的方向精度也應好則將影響微調精度。http://www.gzpengjie880.cn
