在生產中的應用舉例隨著工業生產的日益發展，在各工業生產部門的自動化系統中，電磁振動給科機獲得廣泛的應用。電磁振動給料機給料量的控制方法分為手動和自動控制兩類，其中自動控制又可分為間斷定量給料、連續定量給料和連續調節定量給料。

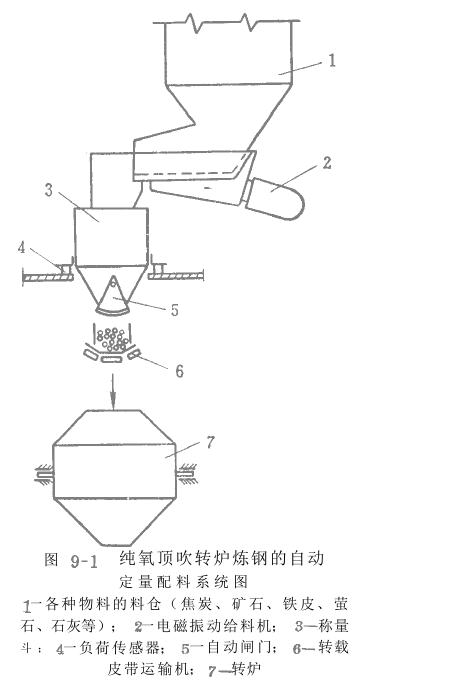

在純氧頂吹轉爐煉鋼中的應用在純氧頂吹轉爐煉鋼的配料系統中，用電磁振動給料機來實現間斷定量給料。圖9—l是某鋼廠純氧頂吹轉爐煉鋼自動定：
量配料系統圖。該間斷定量配科裝置可分為手動、自動和事故三種操作方式。系統的稱量是由裝設在稱量斗下面的負荷傳感器來完成。根據轉爐在煉鋼過程中，對配料的不同需要量，可通過自動(電子計算機)或手動，把給定器調節到所需的給定料量位置上。當稱量斗的重量與給定料量有一差值時，系統啟動或關閉電磁振動給料機以完成定量給科工序。此種定量配料系統除在轉爐煉鋼上應用外，目前在高爐上也開始用它宋代替笨重的筒型給料器和稱量車的配料系統。

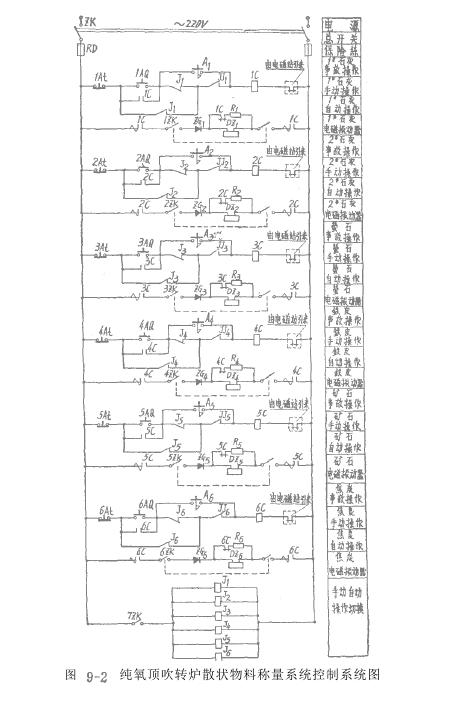

其電氣控制原理圖如圖9—2所示。電磁振動給料機由單相半波整流供電。在加料過程中由于給料速度不需調節，所以六臺電磁振動給料機并接在電源上。由接觸器控制其加科順序。

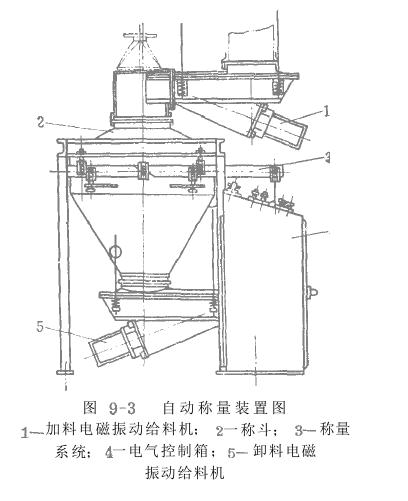

目前國內生產的自動稱量秤，雖然種類很多，但其工藝配置大多如圖9—3所示。工作原理：該設名采用電磁振動給料機U滿足加料和卸料的自動稱量要求。物科加入稱斗后.
根據杠桿平衡原理，物料的重量通過杠桿傳遞到讀數尺上，讀數尺帶有上下兩觸點，通過接觸標分別接通上下兩觸點，實現自動稱量。重錘可以隨稱量值人工給定，以達到不同的自動稱量值。該設備特設有附加重錘裝置，當稱量接近給定時，附加重錘抬起，實現慢速加科。操作分自動、半自動、手動控制。這種定量自動稱量裝置可與包裝機配合實現包裝工序的自動化。其噸氣原理圖如圖9—4所示。自動秤中的電磁振動給科機由半波整流供電，給料速度通過改變可控硅整流器的輸出電壓來調節，可控硅觸發回路使用了較簡單的阻容移相橋式，當改變電阻胎時，即可調節給料速度，這樣可以得到盡量準確的結果。（本文由正航儀器編輯）http://www.gzpengjie880.cn
