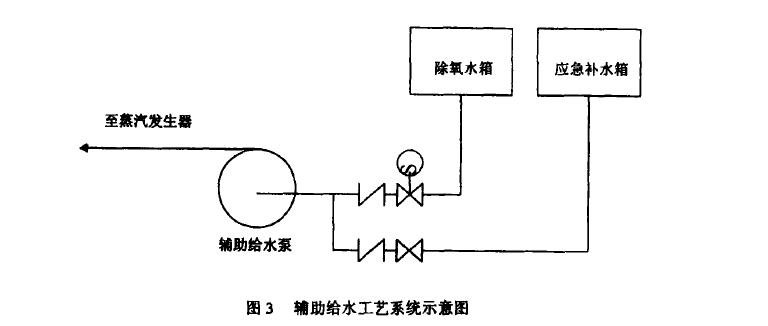

一般情況下，核電公司壓水堆核電機組中，輔助給水系統承擔著如下兩大重要功能：
1、一般功能
在電站正常啟動和停閉時，向蒸汽發生器提供給水。在電站事故停堆工況下，輔助給水系統作為主給水系統的備用系統在主給水被隔離后自動投人運行，帶走堆芯余熱，將反應堆冷卻到余熱排出系統能夠投人運行的狀態。
2、安全功能
輔助給水系統應在安全停堆、地展期間執行要求的功能，在喪失主給水或二次側蒸汽管道破裂的瞬態下，輔助給水系統用來去除堆芯衰變熱，直到余熱排出系統能投人運行，防止堆芯燒毀。

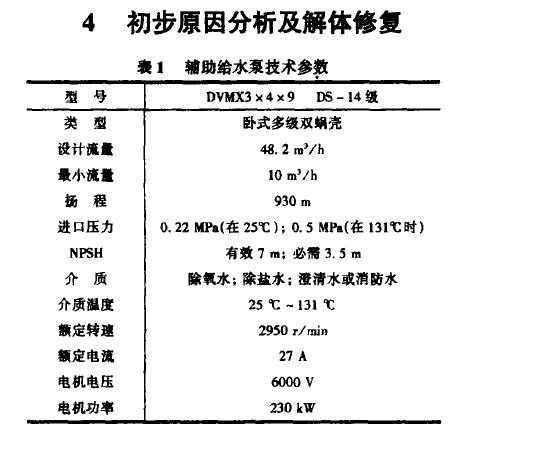

由于輔助給水系統的重要性，輔助給水系統是專設安全設施，屬于核安全三級和抗展一類，質保QAZ級系統，輔助給水泵(簡稱AFp)屬于核安全三級設備，電廠《技術規格書》對輔助給水泵的運行條件及可用性也有相關嚴格的規定。秦山核電公司第9次換料大修(以下簡稱R9)后的第一次輔助給水系統定期試驗發現輔助給水泵A靠電機側軸封甩水大，泵壓蓋溫度偏高，整體振動大幅上升，其中軸承座處最大振幅由R9修后驗收時的0.5 9 nun/。上升到6.%~/。，一倍頻大幅上升，參考振動圖譜圖2。從頻譜圖中可以看出，此前，泵的振動基本平穩，但在定期試驗中，一倍頻分量突增至6~/s左右，而二倍頻及三倍頻也有相當的增t。電流顯示由正常的18A左右異常地增大到24 A。
造成一倍頻突增的原因有兩個可能:一是轉子彎曲引起動不平衡，從而引起一倍頻突增；二是由于角向不對中引起一倍頻的突增。經分析，第二種原因的可能性較小，這是因為由于該泵曾在R9期間(2006年6月21日至2006年7月6日)解體大修過，其平行對中及端面對中均是合格的，且泵在解體后驗收合格，其振動值從修前的1.6。下降到0.6。因此基本上可以排除因為對中引起的一倍頻上升。
此外，如果是對中引起振動增加不會引起電流的異常增大，再有，一倍頻位置也說明了轉子彎曲的可能性，因為角向不對中產生的一倍頻分量通常主要在軸向，而轉子彎曲產生的一倍頻分量主要在徑向。根據頻譜圖可知，該不平衡分量發生在徑向。綜合上述分析，轉子彎曲引起的動不平衡是最可能的原因，而且根據電流異常增加，判斷可能轉子已發生了磨損。基于上述分析，我們在2(X)6年8月30日對該泵進行解體檢修，更換轉子部件。在解體前，復測了對中情況，對中是合格的。解體后，發現口環與葉輪輪毅、級間節流套與葉輪輪毅、平衡鼓與平衡套等配合部位磨損嚴重，同時，對轉子部件跳動打表，最大跳動已達0.095~，已超過了0.05~的合格限值。
另外，對軸的各個部位打表高低點進行標識，其高點基本在一條線上，低點也基本上在一條線上，說明軸的彎曲是一種線性彎曲。因此，我們初步分析是基本正確的，即由于轉子彎曲引起了動不平衡，由此引起一倍頻的突增。由于動不平衡使得轉子部件發生摩擦并進而發生磨損，由于彎曲配合部位發生摩擦，阻力加大，使得軸功率異常增加，從而使得電流異常變大。
經過解體檢修，更換了轉子及磨損的口環、級間襯套、平衡鼓及軸承等部件，經重新試車，驗收合格，振動值從6.%mm/。回到1.23 mm/s正常值，電流也回到了18A正常值。受到多次冷熱沖擊，產生了較大的熱應力和應變，使得泵軸彎曲。（本文未完待續，敬請關注）http://www.gzpengjie880.cn
