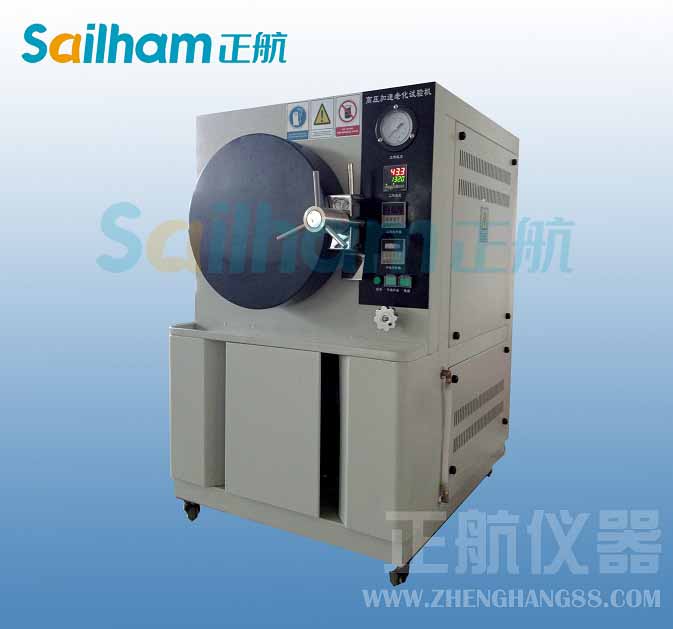

PCT老化箱儀表的安裝技巧
相關介紹 PCT老化箱在初次安裝的時候，需要特別注意一些事項，為了避免浪費時間、精力，物力，下面，我公司為您進行一系列的總結安裝方法：
(一) PCT老化箱儀表盤柜安裝
儀表盤是安裝在槽鋼基礎上，槽鋼基礎一般采用10號槽鋼預制，采用打膨脹螺栓或預埋地腳螺栓的辦法安裝固定。儀表若安裝在有震動影響的儀表盤上，應有減震措施，墊防震墊或安裝制作減震器。多盤組裝盤間連接應緊密，固定應牢固。安裝用螺栓、螺帽、墊圈等都必須有防銹層。儀表盤必須固定牢固平正，其垂直度允許偏差、水平傾斜度允許偏差、頂部水平最大高差、盤面接縫處不平度偏差、接縫間隙等指標都應符合規范要求。儀表盤應可靠接地，保護接地可接到低壓電器設備的保護接地線上，接地電阻一般為4W，最大不超過10W，有特殊要求的接地，應有自控專業自己的接地極，需單獨接地但不能重復接地。
(二) PCT老化箱儀表盤校接線
儀表盤校接線是指外購成套盤安裝完畢后，按儀表盤后配線圖、原理圖接線檢查、校正、修改，排除錯誤，這種校線稱為一次校線。盤上儀表安裝完畢，外部電纜引致盤后與端子相接之前，還需再進行一次全面校線，再次確認，稱為二次校線。儀表盤校接線工作包括這二次校線。儀表盤內配線，是除原有的配線外，還需增加配線或自制作盤還需要另外進行的配線工作，用0.75～1mm2單芯銅導線或其他銅導線，采用綁扎或卡子固定或走配線槽的方法配線。配線的過程中已包括校接線。
(三) PCT老化箱控制室電源
控制室電源是自控儀表運行的動力。從儀表總電源到各儀表盤，從儀表盤到各用電儀表(包括備用)，都應有單獨的供電線路和保護裝置，不能跨接并用。儀表電源、配電箱、配電盤都要有可靠的接地。
(四) PCT老化箱自控儀表的儀表箱
1、儀表箱的作用。保溫箱有保溫夾層，內裝保溫材料，對箱內儀表防凍保溫，或防止測量介質結晶析出影響測量。保護箱設有保溫層，是防止現場儀表安裝后受各種影響造成損壞或影響測量而設置的保護措施之一。
接線箱(盒)有時又稱電纜盒，是現場電纜的接線，內裝端子排，是現場信號管或氣動儀表氣源管的接管處。常用于多芯管纜分支接管。
配電箱是指專用儀表電源箱，是給現場儀表單獨供電的電源箱。
2、PCT老化箱儀表箱的安裝方式。保溫箱、保護箱安裝固定在支座上，箱支座由角鋼或槽鋼制作。安裝時，將支架(座)焊接在預埋鋼板上或在預裝的螺栓上固定。箱支座一般有一個土建基礎，在土建基礎上預埋鋼板或地腳螺栓或安裝膨脹螺栓。箱距地面高度1.3～1.5m，，可以單獨安裝，也可以集中安裝。
接線箱、配電箱有兩種安裝方式。可采用與保溫箱、保護箱同樣的安裝方式，也可采用掛式安裝，固定在墻的支架上。
保溫箱、保護箱箱上開孔是采用鉆孔辦法，并使用穿板接頭連接箱內外管路或電纜，使箱內密封。在防爆廠房，儀表箱采用正壓通風，電纜的引入要通過密封填料函進行密封。正壓通風的儀表箱在送電之前要進行置換，還要安裝一套通風裝置和報警或控制裝置。更多資訊，請咨詢：http://www.gzpengjie880.cn
(一) PCT老化箱儀表盤柜安裝
儀表盤是安裝在槽鋼基礎上，槽鋼基礎一般采用10號槽鋼預制，采用打膨脹螺栓或預埋地腳螺栓的辦法安裝固定。儀表若安裝在有震動影響的儀表盤上，應有減震措施，墊防震墊或安裝制作減震器。多盤組裝盤間連接應緊密，固定應牢固。安裝用螺栓、螺帽、墊圈等都必須有防銹層。儀表盤必須固定牢固平正，其垂直度允許偏差、水平傾斜度允許偏差、頂部水平最大高差、盤面接縫處不平度偏差、接縫間隙等指標都應符合規范要求。儀表盤應可靠接地，保護接地可接到低壓電器設備的保護接地線上，接地電阻一般為4W，最大不超過10W，有特殊要求的接地，應有自控專業自己的接地極，需單獨接地但不能重復接地。
(二) PCT老化箱儀表盤校接線
儀表盤校接線是指外購成套盤安裝完畢后，按儀表盤后配線圖、原理圖接線檢查、校正、修改，排除錯誤，這種校線稱為一次校線。盤上儀表安裝完畢，外部電纜引致盤后與端子相接之前，還需再進行一次全面校線，再次確認，稱為二次校線。儀表盤校接線工作包括這二次校線。儀表盤內配線，是除原有的配線外，還需增加配線或自制作盤還需要另外進行的配線工作，用0.75～1mm2單芯銅導線或其他銅導線，采用綁扎或卡子固定或走配線槽的方法配線。配線的過程中已包括校接線。
(三) PCT老化箱控制室電源
控制室電源是自控儀表運行的動力。從儀表總電源到各儀表盤，從儀表盤到各用電儀表(包括備用)，都應有單獨的供電線路和保護裝置，不能跨接并用。儀表電源、配電箱、配電盤都要有可靠的接地。
(四) PCT老化箱自控儀表的儀表箱
1、儀表箱的作用。保溫箱有保溫夾層，內裝保溫材料，對箱內儀表防凍保溫，或防止測量介質結晶析出影響測量。保護箱設有保溫層，是防止現場儀表安裝后受各種影響造成損壞或影響測量而設置的保護措施之一。
接線箱(盒)有時又稱電纜盒，是現場電纜的接線，內裝端子排，是現場信號管或氣動儀表氣源管的接管處。常用于多芯管纜分支接管。
配電箱是指專用儀表電源箱，是給現場儀表單獨供電的電源箱。
2、PCT老化箱儀表箱的安裝方式。保溫箱、保護箱安裝固定在支座上，箱支座由角鋼或槽鋼制作。安裝時，將支架(座)焊接在預埋鋼板上或在預裝的螺栓上固定。箱支座一般有一個土建基礎，在土建基礎上預埋鋼板或地腳螺栓或安裝膨脹螺栓。箱距地面高度1.3～1.5m，，可以單獨安裝，也可以集中安裝。
接線箱、配電箱有兩種安裝方式。可采用與保溫箱、保護箱同樣的安裝方式，也可采用掛式安裝，固定在墻的支架上。
保溫箱、保護箱箱上開孔是采用鉆孔辦法，并使用穿板接頭連接箱內外管路或電纜，使箱內密封。在防爆廠房，儀表箱采用正壓通風，電纜的引入要通過密封填料函進行密封。正壓通風的儀表箱在送電之前要進行置換，還要安裝一套通風裝置和報警或控制裝置。更多資訊，請咨詢：http://www.gzpengjie880.cn
