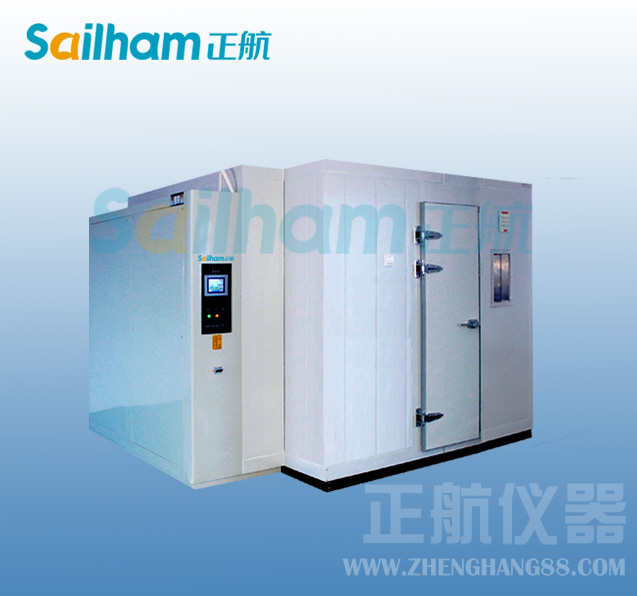

老化房的制冷系統



 老化房的制冷系統主要由壓縮機、冷凝器、干燥過濾器、毛細管、蒸發器等組成。

1．單門直冷式 老化房的制冷系統

單門直冷式 老化房的制冷系統，該系統增加了防露管和蒸發器加熱器。

利用管內高溫高壓的制冷劑防止門框凝露，并且把蒸發器中的化霜水蒸發掉。壓縮機運行時，制冷劑的循環路徑為：壓縮機→蒸發器加熱器→冷凝器→防露管→干燥過濾器→毛細管→蒸發器→回氣管→壓縮機。

2．雙門直冷式 老化房的制冷系統

如圖3.11所示為雙門直冷式 老化房的制冷系統，該系統在冷凍室和測試區中各設一個獨立的蒸發器，兩個蒸發器相串聯，制冷劑經毛細管后，先進入測試區蒸發器，然后進入冷凍室蒸發器。壓縮機運行時，制冷劑的循環路徑為：壓縮機→蒸發器加熱器→冷凝器→防露管→干燥過濾器→毛細管→測試區蒸發器→冷凍室蒸發器→回氣管→壓縮機。

3．雙門間冷式 老化房的制冷系統

如圖3.12所示為雙門間冷式 老化房的制冷系統，該制冷系統只用一個翅片式蒸發器，置于冷凍室與測試區之間的夾層或冷凍室與箱體之間的夾層中，利用風扇的運轉把蒸發器的冷量送到冷凍室與測試區。它設兩只溫度控制器，冷凍室內溫度控制器用來控制壓縮機的開停時間，以控制冷凍室的溫度。測試區采用風門式溫控器控制流入測試區的冷量，以控制測試區的溫度。壓縮機運行時，制冷劑的循環路徑與單門直冷式 老化房的制冷系統相同，即壓縮機→蒸發器加熱器→冷凝器→防露管→干燥過濾器→毛細管→蒸發器→回氣管→壓縮機。
