要了解任何事物，都需要先探究其中的根源，以此才能夠掌握其中的規律，深入了解其中的原理，對于恒溫恒濕老化房溫濕度雙閉環技術也是如此：

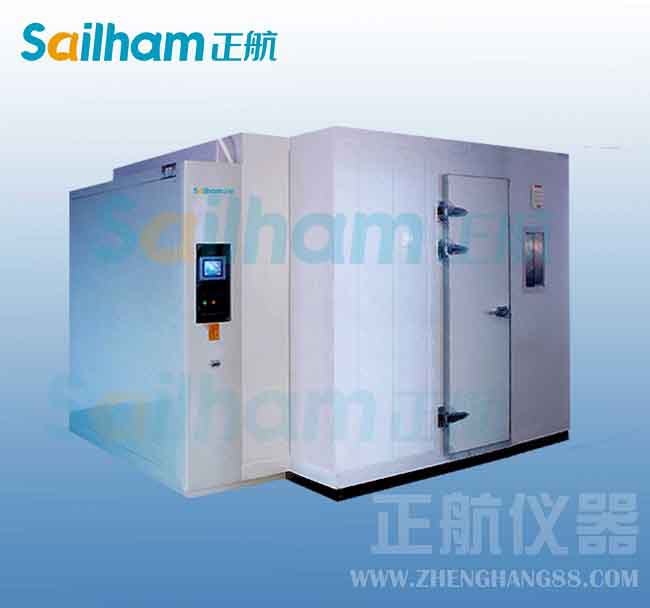

恒溫恒濕老化房溫濕度雙閉環控制原理
1、雙閉環直流調速系統是直流調速中的經典方法, 具有調速范圍寬、平穩性好、穩速精度高, 響應快, 抗擾能力強等優點, 其基本原理是在轉速環內增加一個電流環, 實現轉速負反饋和電流負反饋, 其中電流負反饋實現最大電流啟動, 加快響應速度, 轉速負反饋則實現穩態無誤差。
2、在試驗箱的溫濕度控制時, 所需達到的控制效果是在設定了溫度和濕度后, 系統能快速準確的達到設定值, 因而可采用雙閉環系統分別控制溫度和濕度兩個控制量。而對于上述提到的溫度和濕度的耦合問題, 文章指出, 相較于溫度變化對濕度的影響, 濕度變化對于溫度的影響要小的多, 可以忽略不計。即我們先對溫度進行控制, 在溫度達到設定值后再對濕度進行控制, 從而兩項均達到設定值, 用這種方法達到解耦的目的。
3、若溫度和濕度均采用雙閉環控制,可達到滿意的動態響應速度和穩態精度, 試驗箱溫濕度控制流程圖示。試驗箱溫度雙閉環控制框圖。其中速度控制和電流控制均為帶限幅的PI 控制器, 執行機構則根據在給定溫度后, 當前需要加熱、降溫分別為合金電加熱器和全封閉壓縮機。http://www.gzpengjie880.cn
